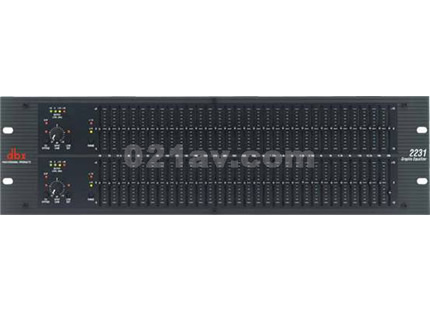

dbx均衡器　2231

■ 可选择的提升/衰减范围：+/-6dB和+/-15dB
■ 电子平衡/非平衡输入
■ 伺服式平衡/非平衡输出
■ 输入和输出均设有射频滤波器
■ XLR，排状接线端子和1/4“TRS接口
■ -12dB/+12dB输入增益范围
■ 18dB/倍频程的40Hz贝塞尔式低频切换滤波器
■ 机箱/信号接地悬浮能力
■ 内置式电源供电
■ 关闭电源的硬线中继旁路及2秒的加电延时

技术规格：

输入
接口：1/4寸TRS，XLR插座（二脚为热正端，母头，）以及条状接线端子
类型：电平衡/非平衡，带射频滤波
阻抗：平衡为40kΩ，非平衡为20 kΩ
最大输入电平：＞+21dBu，平衡或非平衡
共模拟制比：＞40dB，典型值＞55dB，1kHz
输出
接口：1/4寸TRS，XLR插座（二脚为热正端，每头），以及条状接线端子
类型： 阻抗平衡/非平衡式，带射频滤波
阻抗： 平衡为200Ω，非平衡为100Ω
最大输入电平：＞+21dBu，平衡/非平衡2kΩ负载或更大负载
共模拟制比：18dBu，平衡/非平衡（接600Ω负载）
系统性能
频带宽度：20Hz-20kHz，+0.5dB/-1Db
频率响应
动态范围： 109dB 115dB
信噪比：90dB 97dB
总谐波失真+噪声： ＜0.005%
通道间串音：＜-80dB，20Hz-20kHz
功能开关
均衡旁路：将信号通路中的图示均衡部分旁路掉
低频切换（隐蔽式）： 启动40Hz 18dB/oct贝塞尔高通滤波器
范围（隐蔽式）：选择+/-6dB或+/-15dB的推子提升/衰减范围
指示灯
输出电平：4-LED条状图示指示灯（绿、绿、黄、红）分别对应-10，0，+10和+18dBu
均衡旁路：一个LED：红色 削波指示：一个LED；红色
低频切换： 一个LED：红色 +/6dB；一个LED；黄色
+/-15dB： 一个LED：红色
电源
工作电压：230VAC 50Hz
功率消耗：24W
电源接口： IEC插头
