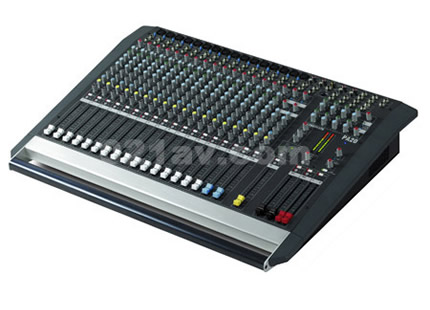

产品介绍
6 路单通道和话筒 [XLR] & 线路 [TRS] 输入。 线路输入在 XLR 输入的后级，提供
单独的 +48V 幻象电源开关。具有平滑增益特性的新型 2 级前置放大器，线路输入
接入第二级前置放大级以实现匹配更好、性能更佳。100Hz 高通滤波器切换，插入点。
4段均衡，4辅助混音，静音及发光二极管显示。PEL （推子前电平）键及发光二极管
显示[类似于峰值显示器功能]，100mm 推子。
4 段均衡:
平台式低频滤波器[60Hz] 和高频滤波器 [12kHz]。；固定式中低频滤波器 [250Hz]
和扫描式中高频滤波器 [300Hz - 6kHz]。 250Hz 固定式滤波器的控制经过仔细选择
使得声音既不拖沓而又充满温暧感
4辅助输出:
全部通道：用于返送混音的 2 衰减前信号——具有100mm 推子控制、带发光二极管
的静音开关、AFL（推子后电平）及发光二极管显示、TRS 输出[可以内部路由至输
出部份]，用于效果的 1 衰减后辅助混音——这提供内部效果并且有一个 TRS 输出
用于外部效果，1 衰减后辅助混音至 TRS 输出端口用于外部效果或特殊传输。
混音输出:
具有 100mm 推子控制和静音及发光二极管显示的主立体声混音输出。 TRS 输出，
具有电平控制和超低音模式至 TRS 端口的单声道相加式输出， [RCA] 模拟 + SPDIF
推子前/后可切换的录音输出，双 12 段柱型发光二极管电平表显示节目信号[或 PEL
（推子前电平）/AFL （推子后电平）]。 用于外部处理的 TRS 式插入点，提供输出
均衡和路由至内部放大器/外部系统。
输出均衡:
输出部份提供4段半参数式均衡器，它影响 TRS 附加输出和内部的恒定功率放大器。
在对扬声器系统的精确处理上，尤其是返送以及监听用扬声器系统，它可以提供比
图示式均衡器更多的控制。通过信号源选择器，可将输出均衡器用于左/右路、左路
和右路相加/返送1、或返送1/返送2。
16 个程控数字式效果处理器提供混响、延时、合唱和其它功能及组合功能，该效果
模块的输入信号取自单声道和立体声通道的衰减后效果辅助输入，效果模块的输出
由一个含静音和 PEL（推子前电平）功能的 100mm 推子控制，并路由至立体声混音
和具有衰减后电平控制的 FB1&2。在该点上，2 个具有电平控制功能的 TRS 输入提
供外部效果与内部单元相结合的方法，甚至可以断开内部效果而仅使用外部效果。
采用一个压触开关式 TRS 插口对效果通道进行静音，通过 MIDI，使用 ALLEN&HEATH
软件编辑器，可以从CD 声源或我们的站点上进行效果编辑。
控制部分:
BGM （背景音乐模式）——将 2 声轨输入信号送至推子后主混音，允许用户下推
控制推子（同时补充、中断、及其它）和停止音乐播放，直通放大器/扬声器。具
有是控制的 2 声轨输入信号 [RCA] 送至左右通道——馈给头戴式耳机监听选择器
（检查录音情况）。2 组 3 色 12 段发光二极管电平表对监听器的信号进行实时
显示。大的发光二极管显示 PEL（推子前电平）/AFL（推子后电平）的实时信号——
该信号优先于左右通道/ 2 声轨信号监听器信号源选择，采用继电器式备用开关断
开扬声器系统。2 声轨模拟输出 [RCA]+SPDIF 允许直接进入数字式录音，切换式
左右通道推子前/后控制。单声道相加电平输出 [TRS]-100Hz 低通滤波器模式开关
提供超低频信号，唱机是怦输出 [TRS]。
