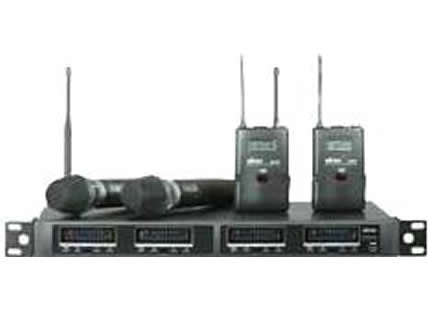

金属材质的EIA标準1U机箱,配置四频道接收机。
深具魅力的彩色VFD(真空萤光管显示器),主动式发光,亮度可调,没有视角。
採用电子式按键控制面板操作,具有防止误动作的功能。待机时,VFD会自动降低亮度,收到讯号或操作时,立即自动切换為全亮显示,可明显的识别『工作频道』与『待机频道』。
首创单页视窗可以同时一目瞭然监视接收机全部的动作讯息。
具有最先进的PC电脑遥控操作方式或无障碍的手动操作。
世界首创的ACT自动频道追锁功能,快速精确的自动锁定发射器频率。
可外接最完整的MIPRO天线系统。
唯一百分之百在台湾製造,稳定的品质,物超所值的价格,赢得客户的信赖。
主 要 规 格 |
振荡模式 |
PLL相位锁定频率合成 |
射频稳定度 |
±0.005%(-10~50℃) |
载波频段 |
UHF 620~950MHz |
频带宽度 |
24MHz |
操作方式 |
可手动调整及连接电脑遥控 |
频率调整 |
1. 只要一按「SCAN」功能按键,就能立即自动扫描及锁定预设之不受干扰的频道。 2. 只要一按『ACT』功能按键,就能立即使发射器自动追锁接收机同一工作频道。 |
灵敏度 |
在偏移度等於40KHz,输入6dBμV时,S/N>80dB |
最大偏移度 |
±68KHz具有音量扩展 |
综合S/N比 |
>105dB(A) |
综合T.H.D. |
<0.5% @ 1KHz |
综合频率响应 |
50Hz~18KHz±3dB,具低频衰减滤频电路 |
最大输出电压 |
三段式切换:+10dBV / 0dBV / -6dBV |
输出插座 |
XLR平衡式及6.3φ不平衡式插座,多频道均為独立输出 |
音量输出调整 |
精準的预设等於音头灵敏度,使用者不必调整音量输出 |
静音控制模式 |
独创『音码及杂讯锁定』双重静音控制 |
静音调整 |
使用正面板控制钮 |
静音调整显示 |
由彩色VFD视窗选项显示 |
AC电源供应 |
内建可分离之90~264V AC交换式供应器 |
DC电源供应 |
2.2A,12~15VDC |
尺寸
|
420(宽)×44(高)×204(深) mm |
重量 |
2.3 kg |
专业及认证 |
具有多项专业,通过多国电波法规及安规认证 |
备註 |
载波频率范围、最大偏移度等依照各国电波法规各有不同规格 |
ACT-707SD MIPRO电脑控制介面 |
|
<
主 要 特 点: |
最先进之MIPRO电脑控制介面,备有MIPRO DV专用驱动转接头,可以串接多达64个接收模组到电脑,在距离远达300公尺以上同时遥控操作。内建高性能频谱分析仪,可直接设定不干扰频率,监控接收环境的所有频道及干扰讯号。可自行建立及储存网路内各个模组的操作项目档案,同时保持原始设定。可显示发射器电池电量、接收信号强度、音频输出强度、天线A及B接收强度。具有断讯记忆系统,可记录讯号传输歷程。即时编辑程控、多功能显示及连环显示讯息。附有详细线上操作补助说明,是功能最完备,操作最容易的控制软体。 |
|
|
|
具有电脑控制介面,可同时串接64个频道全功能遥控操作。 |
图一:主画面 |
图二:扫瞄频率画面 | | |
